Новейшая разработка компании Bruker Daltonics – квадрупольный газовый хромато-масс-спектрометр Bruker SCION SQ - разработан для идентификации и количественного определения компонентов сложных матриц.
Благодаря ряду уникальных решений Bruker SCION SQ обеспечивает выдающуюся чувствительность, производительность и стойкость при работе с самыми сложными образцами.

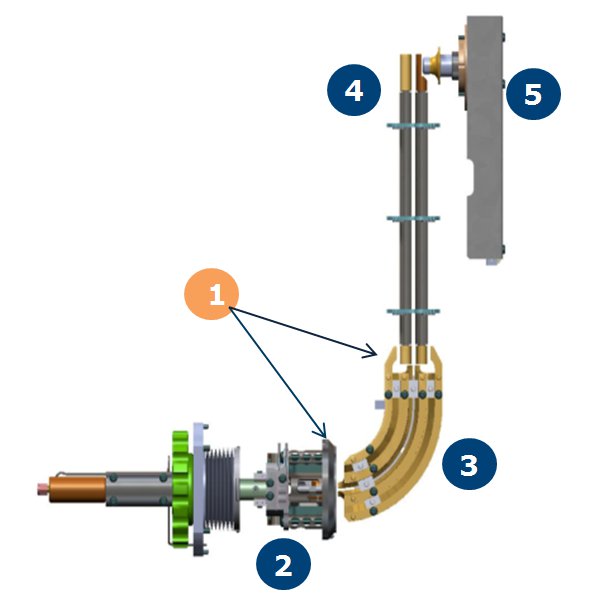

Bruker SCION SQ это:
- Безлинзовая архитектура пути ионного пучка для достижения высокой чувствительности и максимального упрощения настройки и обслуживания прибора
- Ионный источник аксиальной геометрии из инертных материалов, обеспечивающий длительную работу без очистки даже для самых сложных образцов
- Изогнутый пре-фильтр, отклюняющий пучок ионов на 90°, позволяющий достигнуть значительного снижения шума от нейтральных частиц
- Квадрупольный масс-анализатор со скоростью сканирования 14000 а.е.м./сек
- Ортогонально расположенный электронный умножитель с функцией расширенного динамического диапазона (EDR)
Масс-спектрометр SCION SQ выпускается в трех комплектациях: Select, Prime и Premium.
|
![](/catalogs/device/userfiles/image/241-1.jpg)
![](/catalogs/device/userfiles/image/241-4.jpg)
|
Базовая версия SCION SQ Select комплектуется одностадийным турбомолекулярным насосом производительностью 400 л/сек, обеспечивающим быструю откачку прибора и возможность работы с капиллярными колонками с внутренним диаметром 0,53 мм. SCION SQ Select идеально подходит для рутинного экологического, клинического и криминалистического анализа.
Версия SCION SQ Prime оснащается двухстадийным турбомолекулярным насосом производительностью 310 л/сек литров по первой ступени и 400 л/сек по второй, что дает возможность работы с потоками газа-носителя до 25 мл/мин без потери аналитических характеристик. Кроме того в комплектацию SCION SQ Prime входит опция автоматической активной фокусировки ионного пучка в пре-фильтре (q0) за счет подачи потока гелия в пре-фильтр и «охлаждения» пучка ионов. Автоматическая фокусировка пучка ионов позволяет повысить чувствительность в 1,5 - 2 раза для широкого круга соединений и делает SCION SQ Prime незаменимым для решения задач, требующих высокой чувствительности.
Топ-версия SCION SQ Premium с двухстадийным турбомолекулярным насосом (310/400 л/с) и нагреваемым пре-фильтром (q0) с системой автоматической фокусировки создана специально для работы с самыми сложными матрицами. SCION SQ Premium может также опционально комплектоваться источником для химической ионизации.

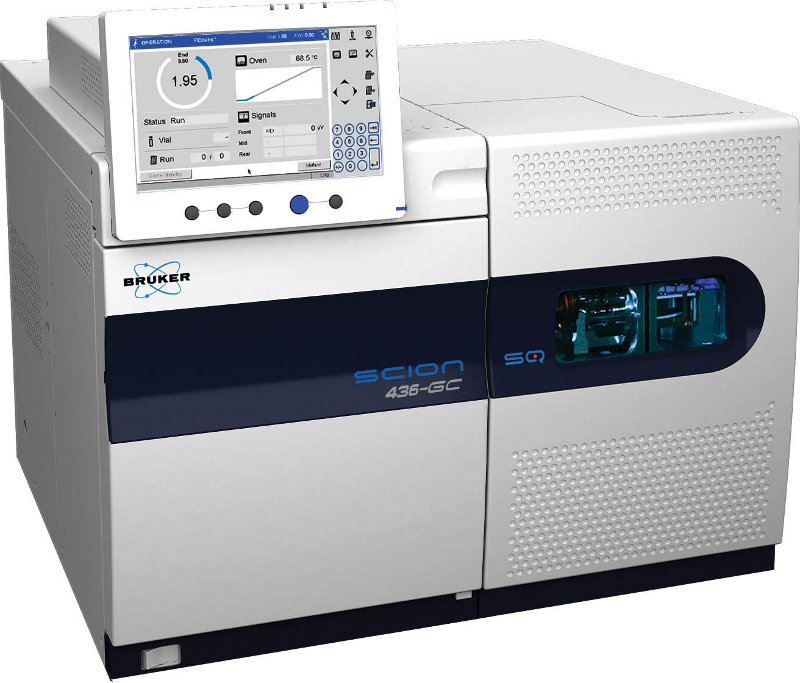

В состав хромато-масс-спектрометра SCION SQ может входить две модели газового хроматографа: 436-GC и 456-GC.
Газовый хроматограф 436-GC – высокопроизводительный газовый хроматограф, допускающий установку двух инжекторов, одного газохроматографического детектора и подключение масс-спектрометра. Bruker SCION SQ c газовым хроматографом 436-GC является самой компактной настольной хромато-масс-спектрометрической системой в своем классе: суммарная ширина ГХ/МС составляет менее 65 см.
Газовый хроматограф 456-GC является наиболее гибким решением, позволяющим установку до 3 инжекторов, 3 газохроматографических детекторов и подключение масс-спектрометра. Кроме того 456-GC позволяет реализовать практически любое сочетание дозирующих кранов, систем обратной продувки, систем криофокусировки и др.
Возможные типы инжекторов для 436-GC и 456-GC:
SSL (инжектор c делением/без деления потока)
PTV (инжектор с программированием температуры)
COC (cold on column)
Flash-инжектор
PWOC (инжектор для работы с набивными колонками и колонками с внутренним диаметром 0,53 мм.)
Возможные типы детекторов для 436-GC и 456-GC:
Пламенно-ионизационный детектор (ПИД)
Детектор по теплопроводности (ДТП)
Детектор электронного захвата (ЭЗД)
Термоионный детектор (ТИД)
Пульсирующий пламенно-фотометрический детектор (ППФД)
Гелиевый ионизационный детектор пульсирующего разряда (ГИД)
Газовые хроматографы могут оснащаться широким набором автосамлеров: жидкостными автосамплерами 8410 и 8400 с каруселью на 10 и 100 образцов соответственно, автосамплером для статического парофазного анализа SHS-40, универсальными автосамплерами CombiPAL-xt производства CTC и другими периферийными устройствами.
Технические характеристики Bruker SCION SQ:
- Диапазон масс: 1 – 1200 а.е.м.
- Скорость сканирования: до 14000 а.е.м./сек
- Чувствительность:
- Ионизация электронным ударом:
При вводе 1 мкл раствора октафторнафталина (OFN) 1 пг/мкл при сканировании в диапазоне m/z 50 – 300 минимальное отношение сигнал/шум по масс-хроматограмме m/z 272 составит 800:1
- Химическая ионизация, положительно заряженные ионы:
При вводе 1 мкл раствора бензофенона 100 пг/мкл при сканировании в диапазоне m/z 80 – 230 минимальное отношение сигнал/шум по масс-хроматограмме m/z 183 (с использованием метана в качестве газа реагента) составит 800:1*
- Химическая ионизация, отрицательно заряженные ионы:
При вводе 1 мкл раствора октафторнафталина 200 фг/мкл при сканировании в диапазоне m/z 50 – 300 минимальное отношение сигнал/шум по масс-хроматограмме m/z 272 (с использованием метана в качестве газа реагента) составит 1000:1*
*только для SCION SQ Premium
|
